Горячее водоснабжение и отопление
| |
|
|
| |
| |
|
|
| |
Краткое техническое задание
- обеспечение горячим водоснабжение жилого помещения
- обеспечение альтернативного отопления дома 250 м2
- начальная температура +15С (до нагрева)
- конечная температура +55С (требуемая температура в
магистрали горячего водоснабжения)
- территория размещения – г. Киев
| № |
Наименование |
обознанчение |
ед.изм |
кол-во |
|
1 |
Солнечный коллектор (25 вакуумных труб) |
CBK - 25 (AL/N/SS/Cu) |
шт |
6 |
2 |
Бак-накопитель 720 л |
Galmet SGW(S) B700 |
шт |
1 |
3 |
Рабочая станция (+ насос) |
РС
- 106 + |
шт |
1 |
4 |
контроллер |
988 С |
шт |
1 |
5 |
Расширительный бак |
ELBI EPCE 80 л. Pmax 10бар/110 °С |
шт |
1 |
| |
1 |
Труба гофрированная |
Cafulso 20А |
м |
30 |
2 |
Клапан 3-х зонный |
HL-G 3/4-S2 |
шт |
1 |
3 |
Изоляция каучуковая |
Armaflex НТ 22/19 mm |
м |
30 |
4 |
Воздухоотводный клапан |
Caleffi AV |
шт |
1 |
5 |
Фитинги на коллектора, обжимные на медь |
Comisa 22x15 |
шт |
12 |
6 |
Фитинки обжимные на трубу |
ВС
20 |
шт |
15 |
7 |
Фитинги обжимные на трубу |
ВIC 20 |
шт |
15 |
8 |
жидкость для гелиосистемы |
Темпро 30 |
л |
100 |
9 |
Кабель для термопары |
ПВХ 0,75 |
м |
30 |
10 |
Крепежные элементы коллекторов на кровлю |
Z-пластина или монтажные болты |
шт |
48 |
11 |
Лента Армирована 50М |
|
шт |
1 |
6
коллекторов СВК – 25А
Суммарное количество вакуумных труб – 150 шт
1 бак 720 л Суммарный объем баков составляем 720 л

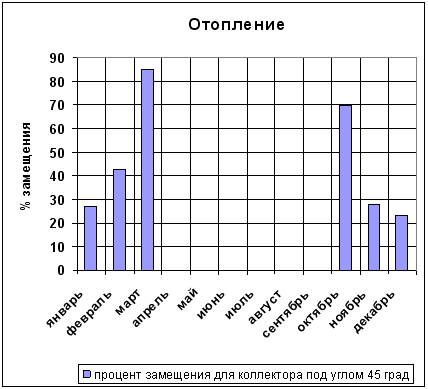

(2-й график показывает в процентном соотношении, сколько тепла можно заместить с помощью солнечных коллекторов)
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
